CAXA 3D與三品PDM的集成應用
發布時間：2021-08-09 點擊：5次
PDM是以軟件為基礎的技術，它將所有與產品相關的信息和所有與產品有關的過程集成到一起。CAD軟件是產生PDM系統中產品數據的源頭，CAD軟件同PDM系統的集成是PDM系統獲得產品數據，并在此基礎上建立產品結構的主要來源。PDM和CAD兩者之間的數據共享與應用集成能在很大程度上提高系統運行效率，縮短產品開發周期，提高生產效率。下面我介紹下如何在三品PDM中使用該功能。
1）接口安裝

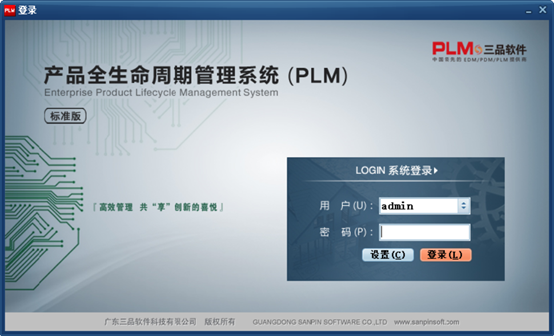

首先登陸三品PDM系統
去到“系統設置”---“安裝CAD接口”模塊：

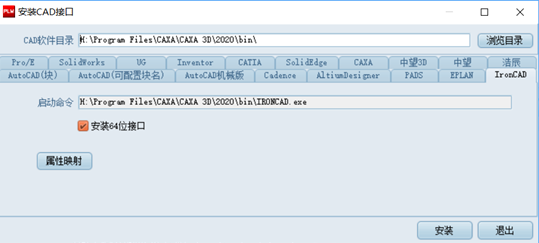

選擇CAXA 3D的安裝目錄，點 “安裝”完成接口的安裝。
2）導入圖紙
打開文檔工作區，選擇一個文件夾，點導入，從本地選擇一套要導入的總裝文件：

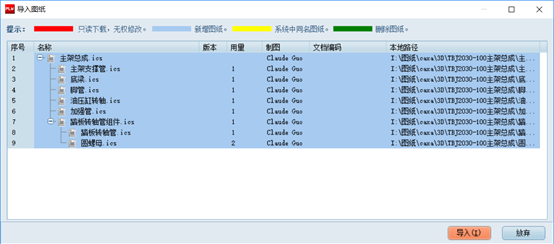

系統立即進行三維裝配關系的提取進程，幾秒鐘后，提取結果如下：
點“導入”完成圖紙文件的上傳。
3）生成BOM

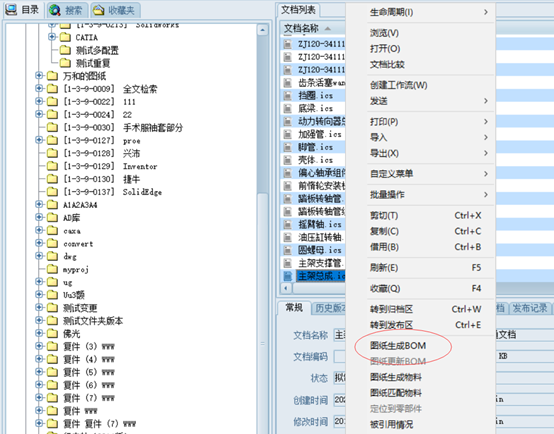

選中剛才導入的總裝文件，右鍵，在彈出的菜單中選擇“圖紙生成BOM”：

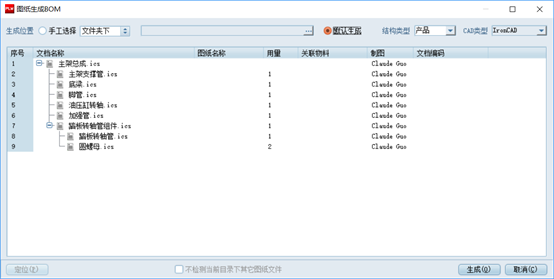

出現如下界面：
點“生成”完成BOM的生成
4）在CAXA 3D中調用標準件庫

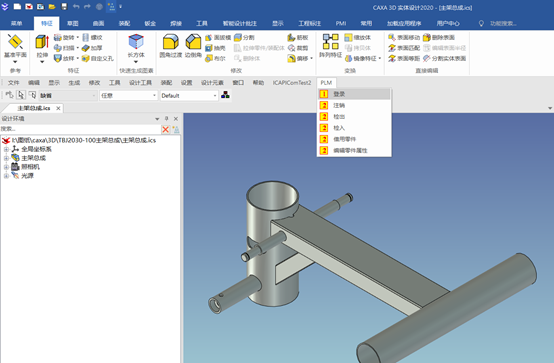

首先在CAXA 3D中登錄三品PDM系統：

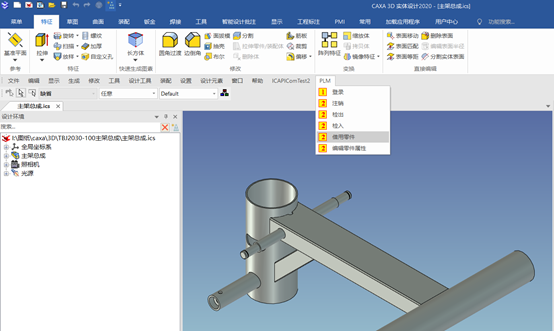

在PLM菜單選擇“借用零件”命令

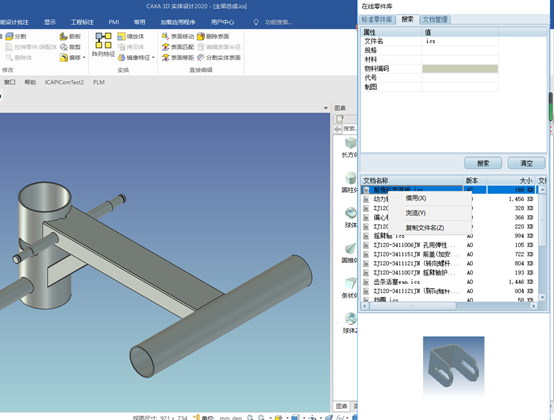

出現以下界面
按照文件名進行搜索，列出符合條件的零件，選中零件，底邊出現該零件的縮略圖。在列表區右鍵，選擇“借用”，即可完成零件的借用。
